| Luogo di origine: | Cina |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | SC-65-H-4A,SC-65-H-5A |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

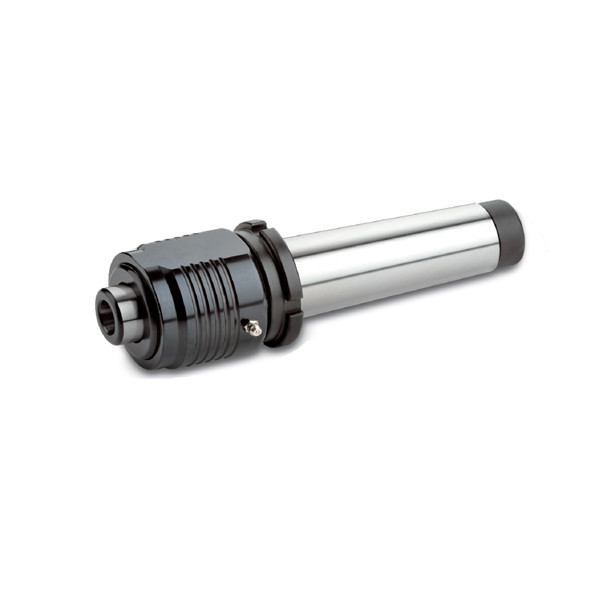

| Nome del prodotto: | SC-65-A Interchangeable Heavy Duty LIVE CENTRE con nocciolo da ritiro | Materiale: | Acciaio legato |
|---|---|---|---|
| Utilizzatori: | Tornitura del tornio ad alta velocità e precisione | Caratteristica: | Alta qualità/alta precisione |
| dimensione: | Riferisca alla specificazione | TIR: | Meno di 0.005mm |
| Evidenziare: | Centro di prelievo di frutta secca,Intercambiabile centro di live heavy duty |
||
Marchio: NTH
Tipo: centro live intercambiabile
Funzione: pesante
Applicazione Torni CNC e torni ad alta velocità o altri torni.
Applicabile per la lunghezza inferiore a 400 mm nel processo di tornitura ordinario a forzatura.
Struttura Combinazione di cuscinetti a sfera a doppia fila, cuscinetti di precisione, cuscinetti a spinta e cuscinetti a ago.
Accessori: per SC-61-H-4A/5A, chiavetta Y e tip tip tip tip tip tip tip tip tip tip tip tip tip tip tip tip.
TIR inferiore a 0,005 mm.
L'ispezione dell'accuratezza di esaurimento della punta centrale deve essere effettuata tenendo strettamente la barra di lavoro.
C'è un modello S di tipo leggero, la stessa specifica, che può migliorare il problema della deformazione di lavorazione del pezzo sottile.
(UNIT: mm)
| Modello/specifica | A | B | C | D | D1 | G | L | Max.RPM |
Max. radicale carico |
Max. asse forza di spinta |
| SC-65-H-4A | 14 | 82 | 9 | 62 | 31.2 | 31.267 (MT4) | 190 | 4,000rpm | 1,430 kg | 2700 kg |
| SC-65-H-5A | 14 | 82 | 9 | 62 | 31.2 | 44.399(MT5) | 217 | 4,000rpm | 1,430 kg | 2700 kg |
Commenti:
1Per l'olio lubrificante, SKF-LGMT2 è designato, gli altri non sono ammessi
2Se la "A" e' dietro il nome del modello centrale, significa che c'e' un dado adattabile.
3Per i dati relativi alla forza radiale, si rimanda al peso del pezzo e alla forza di lavorazione.
4Se "A" è dietro il nome della punta intercambiabile al centro, indica che la punta è di lunghezza estesa.
5"Per i dati relativi alla forza assiale, si rimanda ai dati relativi alla pressione idraulica della coda.
6"Per i centri in diretta è indicato l'olio lubrificante SKF, è impermeabile.
7L'ordine personalizzato può essere accettato.
8, soggetto a modifiche tecniche.
