| Luogo di origine: | Cina |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | SC-63-M-3A, SC-63-M-4A, SC-63-M-5A |
| Documento: | SC-63.pdf |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

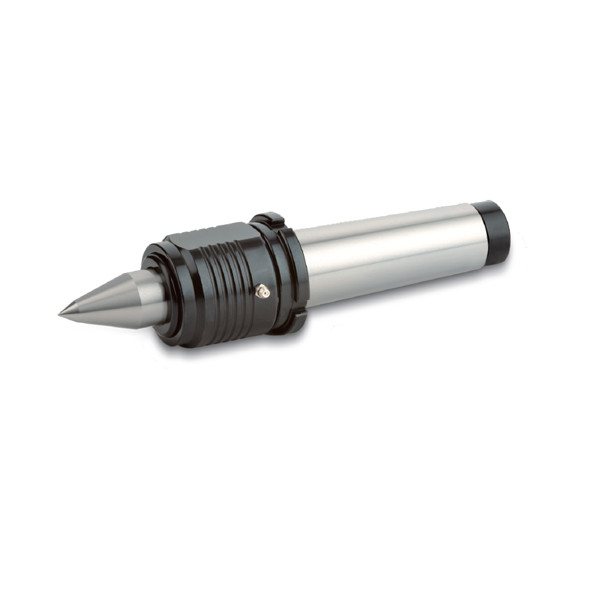

| Nome del prodotto: | SC-63-A MEDIUM DUTY LONG NOSE CENTRO VIVO CON NOCE STACCATA | Materiale: | Acciaio legato |
|---|---|---|---|
| Utilizzatori: | Tornitura del tornio ad alta velocità e precisione | Caratteristica: | Alta qualità/alta precisione |
| Dimensione: | Riferimento al disciplinare | TIR: | di larghezza superiore a 2 mm |
| Evidenziare: | Medium Duty LONG NOSE LIVE CENTER,LONG NOSE LIVE CENTER |
||
Marchio: NTH
Tipo: serie di centri in diretta
Dose: media
Applicazione Torni CNC, torni ad alta velocità e altri torni.
Applicabile per il processo di tornitura ordinario di lunghezza inferiore a 400 mm e per il processo di tornitura di pezzi di lavoro sottili.
Struttura Il carico radiale e il carico assiale progettati separatamente.
Accessori per la chiavetta SC-63-M-3A/4A/5A, tipo Y
TIR Meno di 0,002 mm
L'ispezione dell'accuratezza di esaurimento della punta centrale deve essere effettuata tenendo strettamente la barra di lavoro.
(unità: mm)
| Modello/specifica | A | B | C | D | D1 | G | d | L | Centro |
- Max, ti prego. RPM |
Max. radicale Carico |
- Max, ti prego.Adi base TcrustForce |
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825 (MT3) | 12 | 214 | 60° | 4500 giri al minuto | 1200 kg | 1800 kg |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267 (MT4) | 12 | 235 | 60° | 4500 giri al minuto | 1300 kg | 2200 kg |
| SC-63-M-5A | 60 | 127 | 9 | 57 | 31.2 | 44.399(MT5) | 12 | 262 | 60° | 4500 giri al minuto | 1400 kg | 2300 kg |
Commenti
1Per l'olio lubrificante, SKF-LGMT2 è designato, gli altri non sono ammessi
2Se la "A" e' dietro il nome del modello centrale, significa che c'e' un dado adattabile.
3Per i dati relativi alla forza radiale, si rimanda al peso del pezzo e alla forza di lavorazione.
4Se "A" è dietro il nome della punta intercambiabile al centro, indica che la punta è di lunghezza estesa.
5"Per i dati relativi alla forza assiale, si rimanda ai dati relativi alla pressione idraulica della coda.
6"Per i centri in diretta è indicato l'olio lubrificante SKF, è impermeabile.
7L'ordine personalizzato può essere accettato.
8, soggetto a modifiche tecniche.
Scarica per ulteriori informazioni:
Catalogo dei prodotti:SC-63.pdf
Manuale tecnico dell'utente del centro
