| Luogo di origine: | Cina |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | SC-69-M-3A,SC-69-M-4A,SC-69-M-5A |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

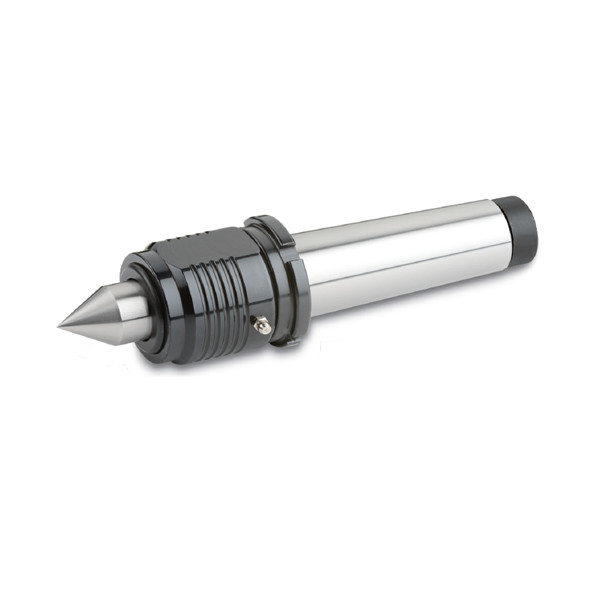

| Nome del prodotto: | SC-69-A MEDIUM DUTY LIVE CENTER con nocciolo in mano | Materiale: | Acciaio legato |
|---|---|---|---|
| Utilizzatori: | Tornitura del tornio ad alta velocità e precisione | Caratteristica: | Alta qualità/alta precisione |
| Dimensione: | Riferisca alla specificazione | TIR: | di larghezza superiore a 2 mm |
| Evidenziare: | Centro di prelievo di frutta secca,SC-69-A LIVE CENTER,Medium Duty Live Center |
||
Marchio: NTH
Tipo: serie di centri in diretta
Dose: media
Applicazione: Torni CNC, torni ad alta velocità e altri torni.
Utilizzando: applicabile per il processo di tornitura ordinario di lunghezza inferiore a 400 mm e per il processo di tornitura di pezzi di lavoro sottili.
Struttura Il carico radiale e il carico assiale progettati separatamente.
Accessori per la chiavetta SC-69-M-3A/4A/5A, tipo Y
TIR Meno di 0,002 mm
L'ispezione dell'accuratezza di esaurimento della punta centrale deve essere effettuata tenendo strettamente la barra di lavoro.
C'è S modello di tipo di lavoro leggero, la stessa specifica, che può migliorare il problema di deformazione di lavorazione di pezzo sottile
(UNIT: mm)
| Modello/specifica | A | B | C | D | D1 | G | L | Centro | Max. giri al minuto |
- Max, ti prego.Radiale carico |
- Max, ti prego.Adi base TcrustForce |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825 (MT3) | 202 | 60° | 4500 giri al minuto | 1200 kg | 1800 kg |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267 (MT4) | 226 | 60° | 4500 giri al minuto | 1300 kg | 2200 kg |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399(MT5) | 250 | 60° | 4500 giri al minuto | 1400 kg | 2300 kg |
Commenti
1Per l'olio lubrificante, SKF-LGMT2 è designato, gli altri non sono ammessi
2Se la "A" e' dietro il nome del modello centrale, significa che c'e' un dado adattabile.
3Per i dati relativi alla forza radiale, si rimanda al peso del pezzo e alla forza di lavorazione.
4Se "A" è dietro il nome della punta intercambiabile al centro, indica che la punta è di lunghezza estesa.
5"Per i dati relativi alla forza assiale, si rimanda ai dati relativi alla pressione idraulica della coda.
6"Per i centri in diretta è indicato l'olio lubrificante SKF, è impermeabile.
7L'ordine personalizzato può essere accettato.
8, soggetto a modifiche tecniche.
