| Luogo di origine: | Cina |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | SC-62-H-5,SC-62-H-3A,SC-62-H-4A,SC-62-H-5A |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

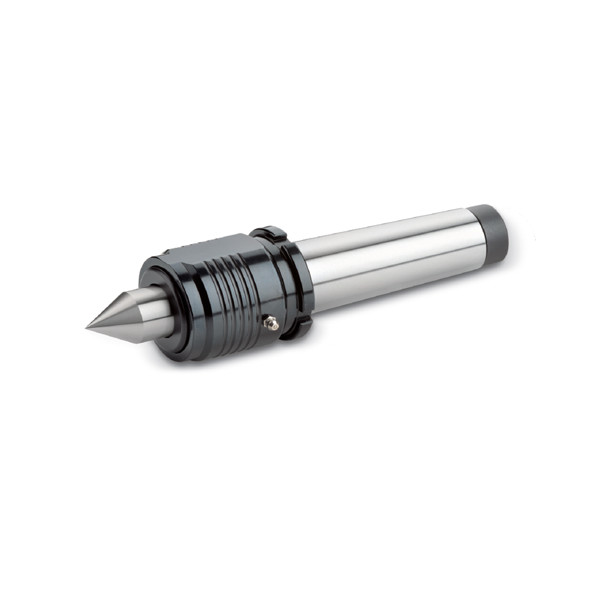

| Nome del prodotto: | SC-62-A: Centro vitale per il servizio pesante. | Materiale: | Acciaio legato |
|---|---|---|---|
| Utilizzatori: | Tornitura del tornio ad alta velocità e precisione | Caratteristica: | Alta qualità/alta precisione |
| Dimensione: | Riferisca alla specificazione | TIR: | di larghezza superiore a 2 mm |
| Evidenziare: | SC-62-A LIVE CENTER,CENTRO VIVO DOLOROSO,ALLOY STEEL Heavy Duty LIVE CENTER (Centro di produzione di acciaio pesante) |
||
Marchio: NTH
Tipo: serie di centri in diretta
Funzione: pesante
Applicazione: Torno CNC, torno ad alta velocità, altri torni
Utilizzatori: applicabile per la lunghezza inferiore a 400 mm nel processo di tornitura ordinario a stong
Struttura: combinazione di cuscinetti a sfera di precisione a doppia fila, cuscinetti a spinta e cuscinetti ad ago
Accessori: per chiavetta di tipo SC-62-H-4A/5A:Y
TIR: inferiore a 0,002 mm
L'ispezione dell'accuratezza di esaurimento della punta centrale deve essere effettuata tenendo strettamente la barra di lavoro.
C'è S modello di tipo di lavoro leggero, la stessa specifica, che può migliorare il problema di deformazione di lavorazione di pezzo sottile
(UNIT: mm)
| Modello/specifica | A | B | C | D | D1 | G | L | Centro | Max. giri al minuto |
Max. radicale carico |
Max. asse forza di spinta |
| SC-62-H-5 | 48 | 104 | 9 | 62 | 31.2 | 44.399(MT5) | 239 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-3A | 48 | 116 | 5 | 62 | 31.2 | 23.825 (MT3) | 224 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-4A | 48 | 116 | 5 | 62 | 31.2 | 31.267 (MT4) | 224 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-5A | 48 | 116 | 5 | 62 | 31.2 | 44.399(MT5) | 254 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
Commenti
1Per l'olio lubrificante, SKF-LGMT2 è designato, gli altri non sono ammessi
2Se la "A" e' dietro il nome del modello centrale, significa che c'e' un dado adattabile.
3Per i dati relativi alla forza radiale, si rimanda al peso del pezzo e alla forza di lavorazione.
4Se "A" è dietro il nome della punta intercambiabile al centro, indica che la punta è di lunghezza estesa.
5"Per i dati relativi alla forza assiale, si rimanda ai dati relativi alla pressione idraulica della coda.
6"Per i centri in diretta è indicato l'olio lubrificante SKF, è impermeabile.
7L'ordine personalizzato può essere accettato.
8, soggetto a modifiche tecniche.
