| Luogo di origine: | Cina |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | SC-66-B-40A,SC-66-B-40B,SC-66-B-40C |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

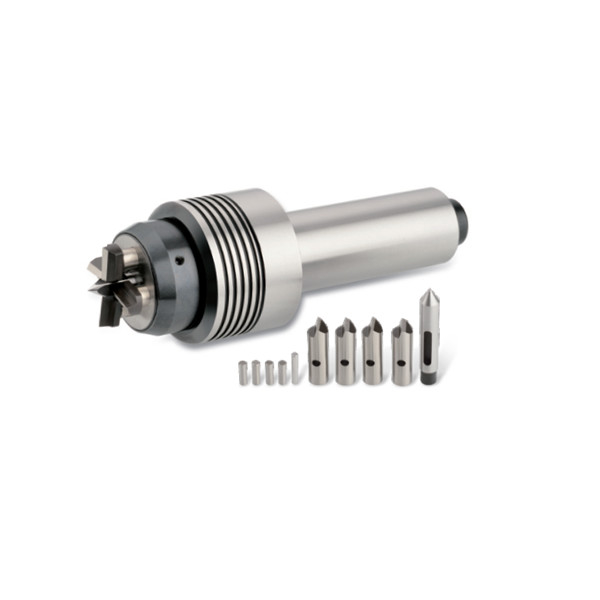

| Nome del prodotto: | SC-66-B-40 Cambiabile auto-compensazione del guidatore | Materiale: | Acciaio legato |
|---|---|---|---|
| Utilizzatori: | Tornitura del tornio ad alta velocità e precisione | Caratteristica: | Alta qualità/alta precisione |
| Dimensione: | Riferimento al disciplinare | TIR: | Meno di 0.005mm |
| Evidenziare: | L'indicatore di velocità deve essere conforme alle prescrizioni di cui all'allegato I,paragrafo 2 |
||
Marchio: NTH
Tipo: centro di guida facciale, tipo di perni di compensazione
Applicazione: Torno CNC e torno ad alta velocità e alimentatore automatico o altro utensile
Utilizzo di lavoro: senza ruotare la faccia del pezzo da lavorare e ogni pin motore può regolare la forza di trasmissione,maggiore precisione e stabilità per il processo di ruotare e invertire il tornitore
Struttura: ha adottato il progetto della struttura della bilancia meccanica
TIR: inferiore a 0,005 mm
L'ispezione dell'accuratezza di esaurimento della punta centrale deve essere effettuata tenendo strettamente la barra di lavoro.
Accessori:
Per il gruppo SC-66-A, per i perni centrali 09-09 e per i perni motori 10-10
Per il gruppo SC-66-B, per i perni centrali 09-09 e per i perni motori 10-13
Per il gruppo SC-66-C, per i perni centrali 09-06 e per i perni motori 10-17
Scarica per Altro:
Catalogo dei prodotti: SC-66-B-40 PDF.pdf
Pagina degli accessoriper riferimento
Manuale tecnico dell'utente del centroper riferimento
(UNIT: mm)
| Modello/specifica | A | B | C | D | D1 | L |
Intervallo di lavoro (mini pin-big pin) |
| SC-66-B-40A | 92 | 82.7 | 48 | 68.5 | 33.5 | 203 | 17-40 mm |
| SC-66-B-40B | 92 | 82.7 | 48 | 68.5 | 36.8 | 203 | 15-45 mm |
| SC-66-B-40C | 92 | 82.7 | 48 | 68.5 | 40.5 | 203 | 10 - 50 mm |
Nota: L'ordine personalizzato può essere accettato.
Soggetto a modifiche tecniche.
