| Luogo di origine: | CINESE |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | S-65, S-80, S-100, S-125, S-150 ecc. |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi disponibili |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

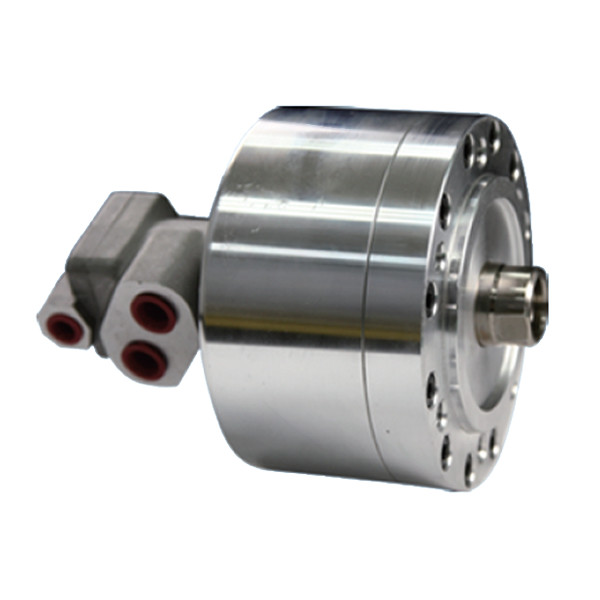

| Nome del prodotto: | S cilindro idraulico rotativo senza foro | Utilizzatori: | Determinare lavoro dei mandrini |
|---|---|---|---|
| caratteristica: | Luce/alta precisione/stalla/alta qualità | dimensione: | Riferimento al disciplinare |
| Servizio: | ODM/OEM è disponibile | ||
| Evidenziare: | CILINDRO IDRAULICO rotativo senza buco,S cilindro idraulico rotativo intero |
||
Marchio: NTH
La valvola rotante e il corpo del cilindro, tutti in lega leggera, leggero.
Il cuscinetto interno della valvola rotante può essere lubrificato e raffreddato sufficientemente e sopportare una rotazione ad alta velocità per una vita utile più lunga.
La porta di scarico deve essere collegata indipendentemente al serbatoio dell'olio per evitare contropressione.
Catalogo di produzione Scarica:S CILINDRO HIDRAULICO ROTATORIO senza buco.pdf
(unità: mm)
| Specificità/Modello | Area del pistone cm2 Estendere |
Area del pistone cm2 Ritirare |
colpo |
Max. RPM |
Max.Pressione di funzionamento Mpa ((kgf/cm2) |
Momento di inerzia kg*m2 |
Peso kg |
| S-65 | 31 | 27.9 | 15 | 6000 | 3.5 ((35) | 0.01 | 2.9 |
| S-80 | 47.7 | 42.8 | 15 | 6000 | 3.5 ((35) | 0.01 | 3.4 |
| S-100 | 75.4 | 70.5 | 20 | 5500 | 3.5 ((35) | 0.04 | 4.9 |
| S-125 | 119.6 | 112.5 | 25 | 5500 | 3.5 ((35) | 0.08 | 6.8 |
| S-150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
| Specificità/Modello | A | B | C | D | E H7 | F | G Max | G Min | H | J | K. | L | M H8 | N | P |
| S-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12×30 | 6~M8×16 | - | - | PT3/8 |
| S-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16×30 | 6~M8×16 | - | - | PT3/8 |
| S-100 | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20×30 | 6~M10×20 | - | - | PT3/8 |
| S-125 | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6~M12×20 | - | - | PT3/8 |
| S-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30×45 | 12~M12×24 | 31 | 5 | PT1/2 |
| S-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36×60 | 12~M16×30 | 37 | 5 | PT1/2 |
Nota: soggetta a modifiche della tecnologia senza informazione preliminare;
Possono essere fatti requisiti non standard.
