| Luogo di origine: | CINESE |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi disponibili |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |
| Nome del prodotto: | SNK cilindro idraulico rotativo | Utilizzatori: | Determinare lavoro dei mandrini |
|---|---|---|---|
| caratteristica: | Luce/alta precisione/stalla/alta qualità | dimensione: | Riferimento al disciplinare |
| Servizio: | ODM/OEM è disponibile | ||
| Evidenziare: | cilindro idraulico rotativo,SNK-R ROTARY HYDRAULIC CYLINDER,SNK-R cilindro rotativo idraulico |
||
Dettagli del prodotto
Marchio: NTH
Modello: SNK-R

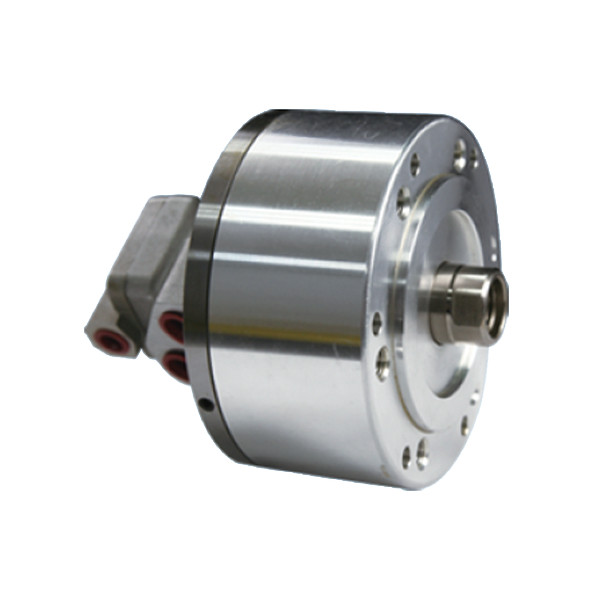

Il cilindro rotante è il tipo di forma corta, leggero e ad alta velocità di rotazione.
Può essere montato da davanti o da dietro.
La porta di scarico deve essere collegata indipendentemente al serbatoio dell'olio per evitare contropressione.
La valvola di controllo di sicurezza e la valvola di sollievo della pressione sono integrate nel cilindro.
Catalogo di produzione:Fogli di dati SNK-R.pdf
(unità: mm)
| 规格 Spec 型号 Modello |
Area del pistone cm2 押侧 Estendere |
Area del pistone cm2 拉侧Ritirare |
活塞行程 Corso del pistone mm |
massima rotazione Max RPM |
massima pressione di utilizzo Max.Pressione di funzionamento Mpa ((kgf/cm2) |
矩 inerzia Io... kg*m2 |
Peso Peso kg |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 Spec 型号 Modello |
A | B | C | D1 | D2 | E H7 | F |
G Max. |
G Min. |
H | J | K. | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24×3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30×3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 | 86 |
Possono essere fatti requisiti non standard.
