| Nome del prodotto: | S-RE cilindro idraulico rotativo con sicurezza e rilevamento | Utilizzatori: | Determinare lavoro dei mandrini |
|---|---|---|---|
| caratteristica: | Luce/alta precisione/stalla/alta qualità | dimensione: | Riferimento al disciplinare |
| Servizio: | ODM/OEM è disponibile | ||
| Evidenziare: | S-RE cilindro idraulico rotativo,DETECTIONE CILINDRO IRRORATORIO idraulico,Sicurezza CILINDRO Idrraulico Rotativo |
||
Dettagli del prodotto
Marchio: NTH

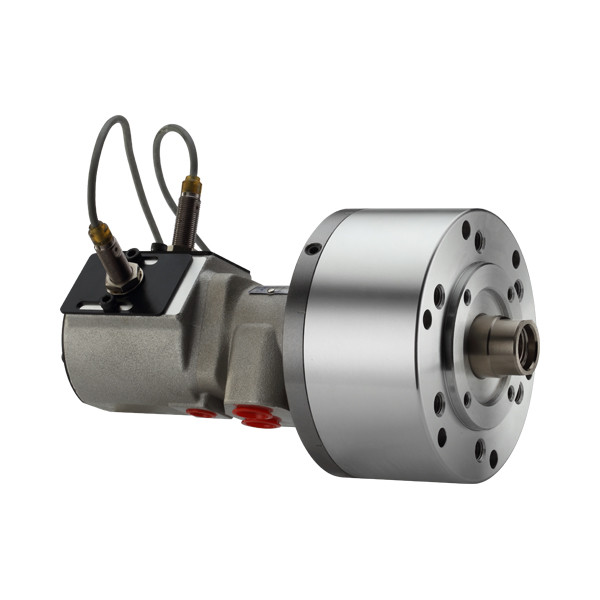

Il cilindro rotante è il tipo di forma corta, leggero e ad alta velocità di rotazione.
Può funzionare con l'interruttore di prossimità induttivo, è facile regolare la corsa e controllare se la corsa del pistone del cilindro è OK o no. Può funzionare con l'interruttore di prossimità induttivo,l'interruttore è escluso negli accessori e deve essere acquistato individualmente, viene applicato per verificare se la corsa del cilindro è necessaria o meno.
La valvola di controllo di sicurezza e la valvola di sollievo della pressione sono integrate nel cilindro.
Può essere montato da davanti o da dietro.
La porta di scarico deve essere collegata indipendentemente al serbatoio dell'olio per evitare contropressione.
Scarica il catalogo di produzione:Fogli di dati S-RE.pdf
(unità: mm)
| 规格 Spec 型号 Modello |
活塞面积 Area del pistone cm2 押侧 Estendere |
活塞面积 Area del pistone cm2 拉侧Ritirare |
活塞行程 Corso del pistone mm |
massima rotazione Max RPM |
massima pressione di utilizzo Max.Pressione di funzionamento Mpa ((kgf/cm2) |
矩 inerzia Io... kg*m2 |
Peso Peso kg |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 Spec 型号 Modello |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | H1 | H2 | J | K. | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24×3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30×3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 |
Nota: soggetta a modifiche della tecnologia senza informazione preliminare;
Possono essere fatti requisiti non standard.
