| Luogo di origine: | CINESE |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | Serie PL |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi disponibili |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

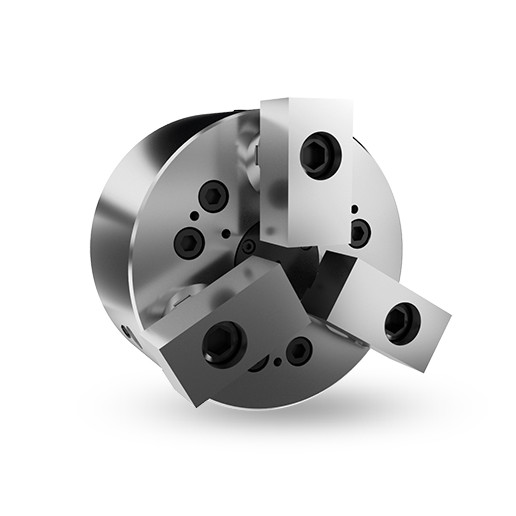

| Nome del prodotto: | PL PULL BACK CHUCKS di potenza | Materiale: | Acciaio forgiato |
|---|---|---|---|
| Utilizzatori: | Presa/dispositivo | caratteristica: | Alta precisione/alta qualità |
| dimensione: | Riferimento al disciplinare | Servizio: | OEM/ODM è accettabile |
| Evidenziare: | PL PULL BACK CHUCKS di potenza,Pull back CHUCKS di potenza,PL PULL BACK CHUCK di potenza |
||
La caratteristica di presa radiale a trazione ridotta non comporta quasi alcun spostamento di sollevamento del pezzo di lavoro; i cerotti a trazione ridotta OMATEI sono ideali per la lavorazione di pezzi di fusione e di forgiatura;
Attraverso l'appressione del pezzo di lavoro a presa sulla superficie, le macchine di trazione a ritiro OMATEI sono idonee per la lavorazione di macchine pesanti.
Gli attuatori Chuck con struttura cilindrica sono resistenti e garantiscono un'elevata ripetibilità di presa.
Le caratteristiche di autocentratura e di ritiro accurate sono sufficienti per i requisiti di lavorazione con controllo di lunghezza preciso.
I componenti opzionali possono essere selezionati per rilevare la posizione corretta sulla macchina di carico automatizzata.
Catalogo di produzione Scarica:PL PULL BACK POWER CHUCKS.pdf
(Unità di misura: mm)
| Specificità/Modello | Colpo di pulsante mm |
Dia, colpo alla mascella. mm |
Max RPM | Max. forza di trazione kgf ((KN) |
Forza di presa massima KN: |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480(44) | 7240(71) |
| Specificità/Modello | Max.Pressione dell'olio kgf/cm2 ((Mpa) |
Peso Kg |
cilindro corrispondente | Distanza di presa mm |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125(S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125(S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150(S-150R) | Ø50-Ø304 |
| Specificità/Modello | A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Specificità/Modello | Io... | K. | L | M | Nmax | Nmin | Pmax | Pmin | Q. | R | S | U |
| PL-06 | - | 6-M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20 × 2,5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
Nota: soggetta a modifiche della tecnologia senza informazione preliminare;
Possono essere fatti requisiti non standard.
