| Luogo di origine: | CINESE |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | Serie 3Q |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi disponibili |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |

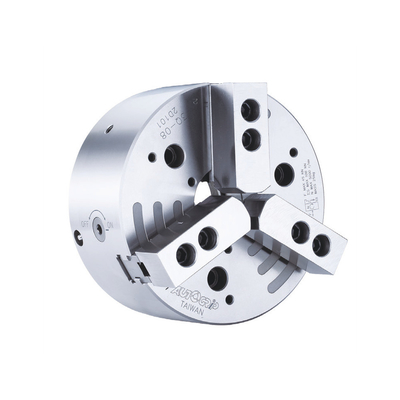

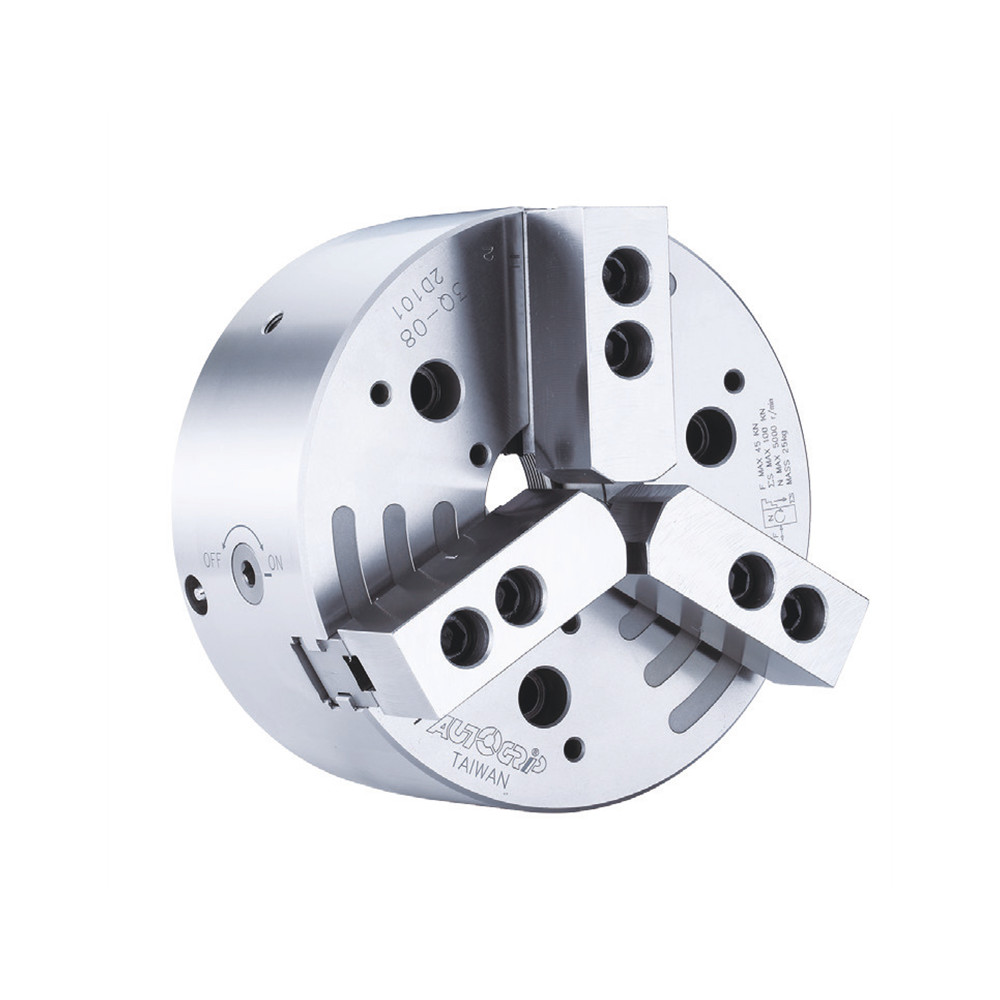

| Nome del prodotto: | 3Q QUICK JAW-CHANGE CHUCK (Cancellare la mascella velocemente) | Materiale: | Acciaio forgiato |
|---|---|---|---|
| Utilizzatori: | Presa/dispositivo | caratteristica: | Alta precisione/alta qualità |
| dimensione: | Riferimento al disciplinare | Servizio: | OEM/ODM è accettabile |
| Evidenziare: | Alte precisioni,3Q QUICK JAW CHANGE CHUCK |
||
Dettagli del prodotto
Marchio: NTH
Il tempo di cambio più breve per la mascella morbida, è l'alta precisione di ripetibilità.
Alta rigidità e elevata precisione di ripetibilità.
Per il sistema di sicurezza, la mascella principale ritornerà completamente quando la mascella base e la serratura si abbineranno correttamente.
(Unità di misura: mm)
| Modello |
Pulsante colpo(mm) |
Colpo alla mascella (Dia.) (mm) |
- Sbattere Dia. Max. ((mm) |
- Sbattere Dia. Min. (mm) |
Max. D.B. tira kN(kgf) |
Max. serraggio Forza kN (kgf) |
| 3Q-08A6 | 16 | 7.5 | 210 | 23 | 45.0(4590) | 82.0(8360) |
| 3Q-10A8 | 19 | 8.8 | 254 | 41 | 60.0(6118) | 115.0(11270) |
| 3Q-12A8 | 23 | 10.6 | 315 | 47 | 81.0(8259) | 165.0(16825) |
|
Modello |
Velocità massima min-1(rpm) |
Inerzia kg·m2 |
Peso (kg) |
Peso (kg) Incluso l' adattatore |
Corrispondenza - Cilo. |
Pressione massima MPa (kgf/cm)2) |
| 3Q-08A6 | 5000 | 0.15 | 24.5 | 26.0 | TK-1068 | 3.1(31) |
| 3Q-10A8 | 4500 | 0.41 | 44.0 | 46.0 | TK-A1287 | 2.8(28) |
| 3Q-12A8 | 3500 | 0.96 | 73.0 | 75.0 | TK-1511 | 2.4(25) |
| Modello | A | B | B | C | D | D1 | D2 | E | E1 | F |
G - Max. - Cosa? |
G - Max. - Cosa? |
G Min. |
G Min. |
H | J |
| 3Q-08A6 | 215 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5 | 32 | - Uno.5 | 15.5 | 20 | 30 |
| 3Q-10A8 | 254 | 119 | 132 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 81 | 8.5 | 26.5 | - Dieci.5 | 7.5 | 39 | 45 |
| 3Q-12A8 | 315 | 133 | 145 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 106 | 8.5 | 26.5 | - Quattordici.5 | 3.5 | 42 | 50 |
| Modello | J1 | K max. | L | L1 | L1 | M | N | P | Q. | R max. | R min. | S | T | U | V. | W |
| 3Q-08A6 | 98 | M75x2 | M12 | 17 | 20 | 37 | 95 | 25 | 36 | 20.8~44.8 | 17.1~41.1 | 35 | 14 | M6 | 264 | 80 |
| 3Q-10A8 | 115 | M90x2 | M16 | 23 | 25 | 42 | 110 | 30 | 40.5 | 21.1~52.8 | 16.7~48.2 | 40 | 16 | M8 | 312 | 100 |
| 3Q-12A8 | 140 | M115x2 | M16 | 22 | 24 | 50 | 111 | 30 | 57 | 34.1~70.1 | 28.8-64.8 | 50 | 21 | M8 | 360 | 130 |
Commenti:
Le dimensioni e le specifiche del 3Q-A sono riportate nei dati rossi.
soggetto a modifiche tecnologiche senza informazione preliminare
Possono essere fatti requisiti non standard
