| Luogo di origine: | CINESE |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | Serie AP |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi disponibili |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |
| Nome del prodotto: | AP GRANDE CASTELLA DI ARIA attraverso il buco (1) | Materiale: | Acciaio forgiato |
|---|---|---|---|
| Utilizzatori: | Appoggio / fissaggio | caratteristica: | Alta precisione/alta qualità |
| dimensione: | Riferimento al disciplinare | Servizio: | OEM/ODM è accettabile |
| Evidenziare: | AP LARGE AIR CHUCK,FONTATURE AP LARGE CASTELLA DI ARIA,AP LARGE HOLE AIR CHUCK |
||
Dettagli del prodotto
Marchio: NTH

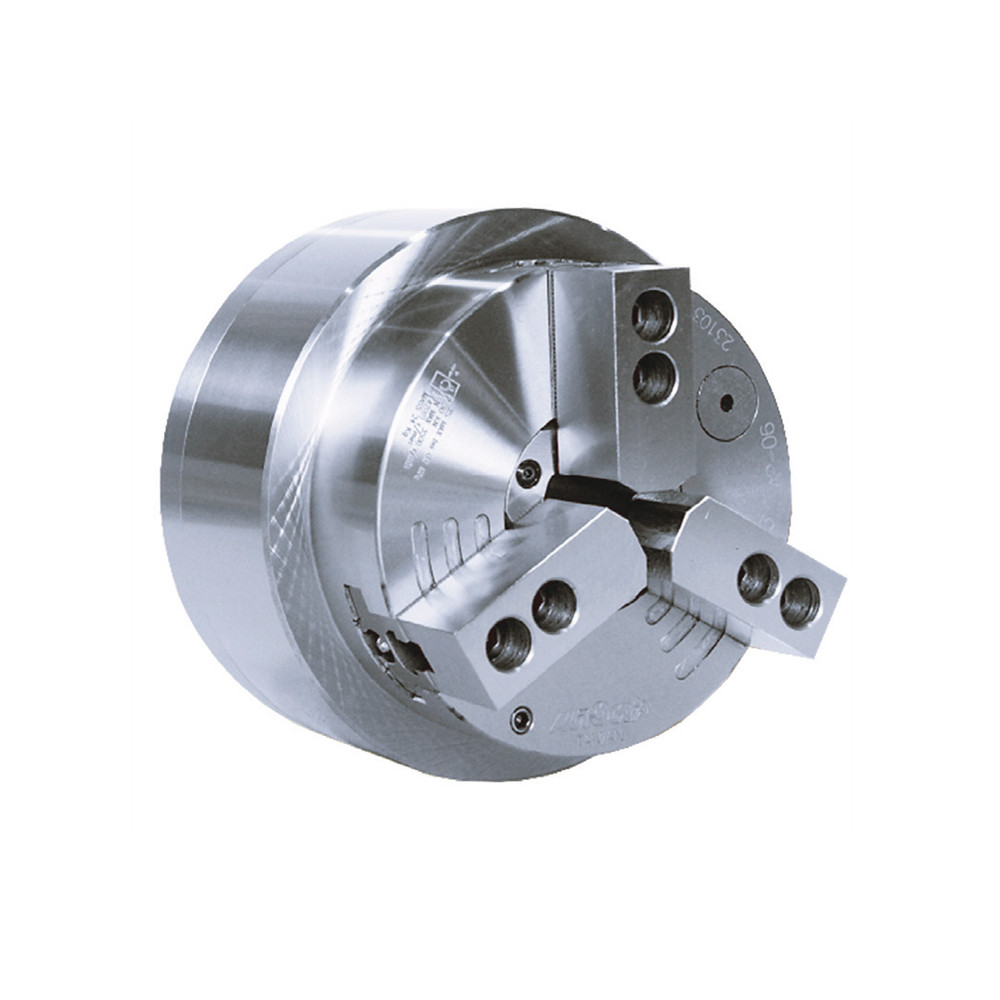

Grandi fori a tre mascelle con cilindro d'aria.
Il sistema di alimentazione dell'aria brevettato, è facile da installare e mantenere. Nessun problema di abrasione di anello sigillato tradizionale.
(Unità di misura: mm)
|
Modello |
Dia, attraverso il buco. |
Stroke della mascella (Dia.) |
- Cazzo Dia, Max. (mm). |
- Cazzo Dia. (mm) |
Pressione massima |
| AP-52A6 | 52 | 5.9 | 170 | 15 | 0.6(6.1) |
| AP-66A6 | 66 | 7.6 | 215 | 24 | 0.6(6.1) |
| AP-86A8 | 86 | 8.9 | 268 | 43 | 0.6(6.1) |
| AP-115A8 | 115 | 10.6 | 330 | 55 | 0.6(6.1) |
|
Modello |
Max. forza di fissaggio KN (kgf) |
Velocità massima min-1 (rpm) |
Inerzia kg‧m2
|
Peso (kg) |
Peso (kg) Incluso l' adattatore |
Consumo di aria |
| AP-52A6 | 40.4(4118) | 4200 | 0.2 | 26 | 27 | 3.1 |
| AP-66A6 | 51.0(5185) | 3500 | 0.4 | 38 | 39 | 5.1 |
| AP-86A8 | 76.0(7723) | 3200 | 0.7 | 58 | 60 | 8.7 |
| AP-115A8 | 80.0(8155) | 3000 | 1.7 | 92 | 95 | 12 |
| Modello | A | B | C | D | D1 | E | E1 | F | G | H | J | K. | L | L1 | L1 |
| AP-52A6 | 235 | 121/140 | 170 | 215 | 106.38 | 6.5 | 19 | 52 | 21.5 | 58.5 | 170 | 2 | 6~M10 | 15 | 18 |
| AP-66A6 | 265 | 134/153 | 170 | 245 | 106.38 | 6.5 | 19 | 66 | 21.5 | 65 | 215 | 2 | 6~M10 | 16 | 18 |
| AP-86A8 | 315 | 142/169 | 220 | 295 | 139.72 | 6.5 | 27 | 86 | 21.5 | 67 | 268 | 2 | 6~M10 | 16 | 24 |
| AP-115A8 | 370 | 154/181 | 220 | 350 | 139.72 | 6.5 | 27 | 115 | 21.5 | 69 | 330 | 2 | 6~M10 | 16 | 24 |
| Modello | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | V. |
| AP-52A6 | 37 | 73 | 20 | 21.2 | 9.2 | 38 | 35.1 | 31 | 12 | 145.5 | 6~M12 |
| AP-66A6 | 38 | 95 | 25 | 23.7 | 8.7 | 50.2 | 46.4 | 35 | 14 | 159.5 | 6~M12 |
| AP-86A8 | 43 | 110 | 30 | 32.2 | 12.7 | 62.2 | 57.8 | 40 | 16 | 184.5 | 6~M16 |
| AP-115A8 | 51 | 130 | 30 | 44.7 | 14.7 | 77 | 71.7 | 50 | 21 | 212 | 6~M16 |
Commenti:
Le dimensioni e le specifiche del 3Q-A sono riportate nei dati rossi.
soggetto a modifiche tecnologiche senza informazione preliminare
Possono essere fatti requisiti non standard
