| Luogo di origine: | CINESE |
|---|---|
| Marca: | NTH |
| Certificazione: | CE |
| Numero di modello: | Serie RAP |
| Quantità di ordine minimo: | 1 set |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Un pacchetto buono e solido è adatto per il trasporto marittimo e aereo |
| Tempi di consegna: | 3 giorni lavorativi disponibili |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 1000 serie/M |
| Nome del prodotto: | RAP PNEUMATICO CHUCK rotativo | Materiale: | Acciaio forgiato |
|---|---|---|---|
| Utilizzatori: | Appoggio / fissaggio | caratteristica: | Alta precisione/alta qualità |
| dimensione: | Riferimento al disciplinare | Servizio: | OEM/ODM è accettabile |
| Evidenziare: | FISCATURE PNEUMATICI CUCCO rotante,Fabbricazione a partire da acciaio forgato,CACCOLA PNEUMATICA di presa |
||
Dettagli del prodotto
Marchio: NTH

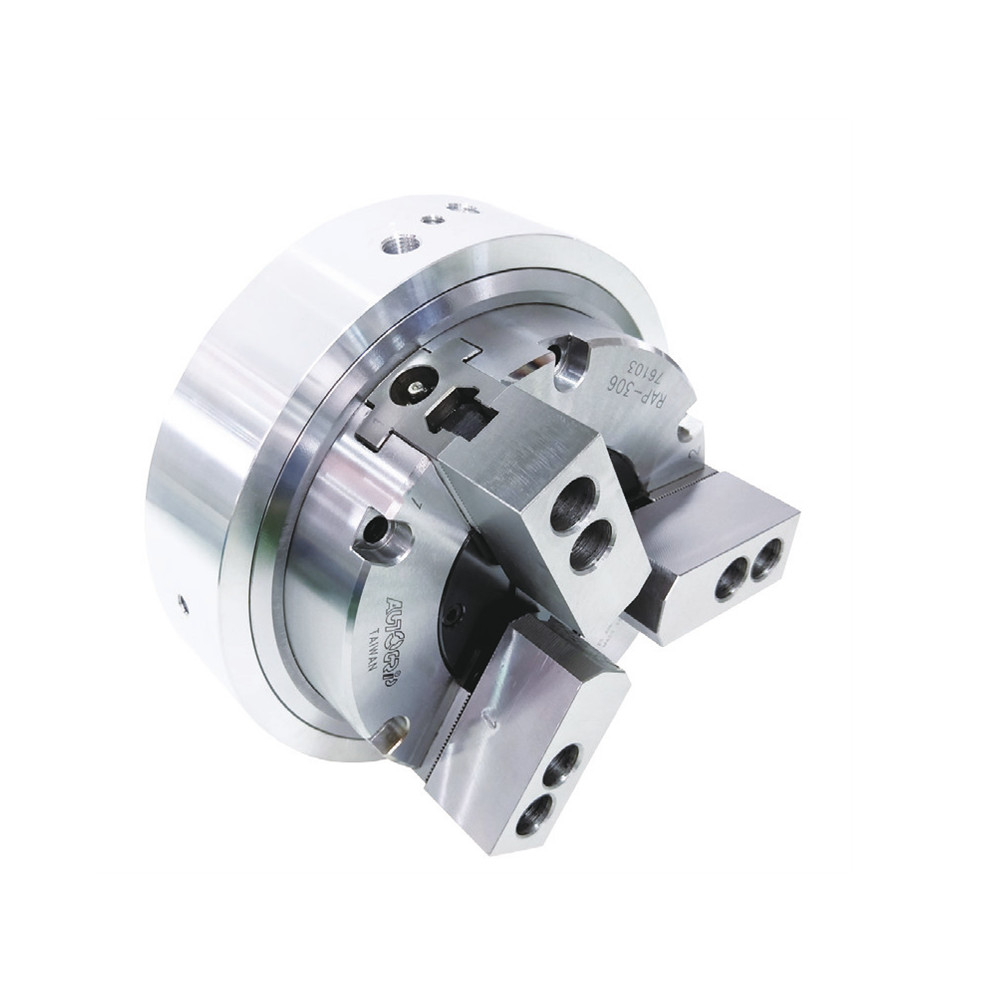

Cintura rotante con cilindro apneumatico incorporato, progettazione compatta, adatta alla lavorazione leggera. compatibile con mascella morbida o mascella dura standard.
Può essere installato su un tavolo rotativo per l'indicizzazione delle lavorazioni.
Selezionato contro polvere e frammenti di taglio.
Superfici corrispondenti di tutte le parti indurite, macinate e lubrificate direttamente.
Nota: per superare la forza di attrito tra l'anello del distubritore e il corpo del mandrino, la coppia di rotazione del tavolo rotativo deve essere superiore a quella indicata nella tabella.
(Unità di misura: mm)
|
Modello |
Colpo alla mascella (Dia.) (mm) |
- Facciamo un salto. |
- Sbattere Dia. |
Forza di frenatura massima kN (kgf) (Pneumatico a 6,0 kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Modello |
Pressione massima (kgf/cm2) |
(rpm) Max.velocità |
Max. rotazione Torsione di resistenza |
60,0 kgf/cm2) AirConsumption Lit |
Peso (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Modello | A | B | B1 | C (H6) | D | E | F | G | H | J | K. |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Modello | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T | U | V. | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
soggetto a modifiche tecnologiche senza informazione preliminare
Possono essere fatti requisiti non standard
